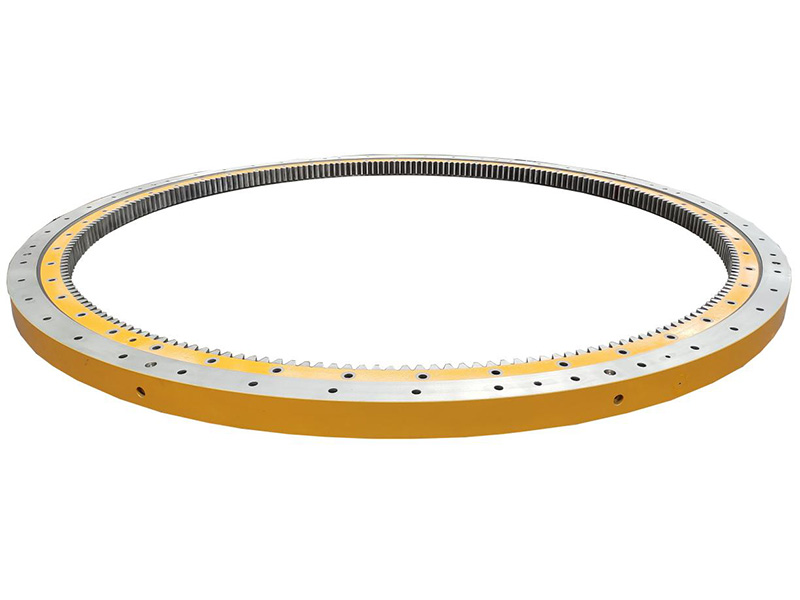

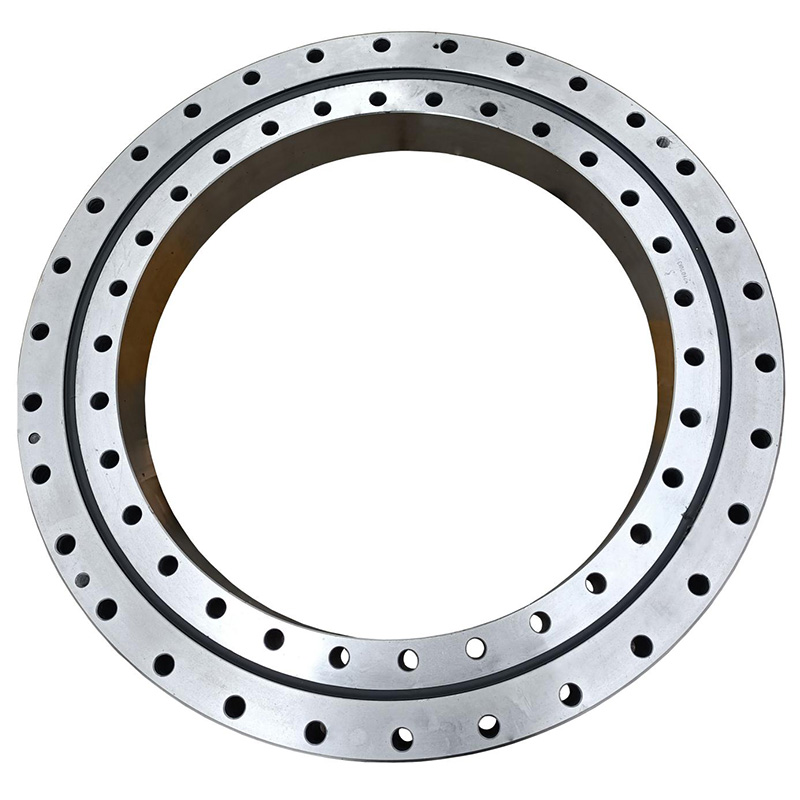

Шариковые подшипники с четырехточечным контактом
Шарикоподшипник с четырехточечным контактом – это однорядный радиально-упорный шариковый подшипник, главная особенность которого состоит в уникальной геометрии дорожек качения. За счет нее каждый шарик подшипника контактирует с дорожками на внутреннем и наружном кольце сразу в четырех точках, что позволяет узлу воспринимать осевую нагрузку сразу в обоих направлениях. Подшипник с четырехточечным контактом имеет превосходную динамическую грузоподъемность и с легкостью выдерживает всевозможные осевые и радиальные нагрузки. Широко используется в кранах, подъемном оборудовании и другой инженерной технике
- Наружный диаметр: 602–4726 мм
- Диаметр шарика: 30–75 мм
- Номинальная нагрузка: 129–3410 кН

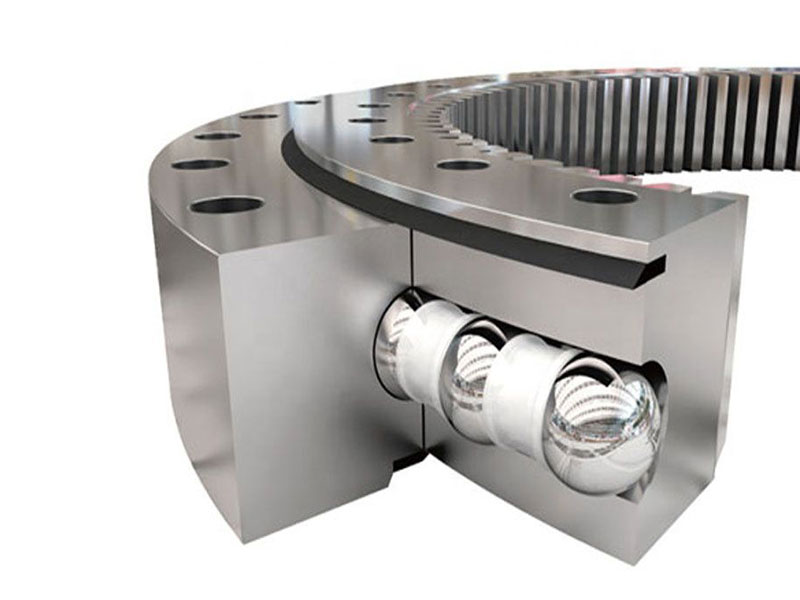

Шариковый подшипник с четырехточечным контактом состоит из наружного и внутреннего колец, выполненных в цельной или разъемной конструкции. В подшипниках разъемного типа две части разъемного кольца соединяются болтами перед поставкой. Обычно в шарикоподшипниках данного формата используются сепараторы или дистанционные элементы, но также существуют и подшипники с полнокомплектной шариковой конструкцией (без сепаратора) для больших нагрузок. Такая конструкция имеет высокую несущую способность, однако характеризуется повышенным трением, что может привести к появлению задиров и повреждений на контактных поверхностях шариков.
- Диапазон внешнего диаметра: от 100 мм до 15000 мм
- Материал кольца: 42CrMo/50Mn/C45
- Материал шарика/ролика: GCr15
- Материал сепаратора: сталь 20 или литой алюминиевый сплав ZL102
- Материал прокладки: нейлон 6/нейлон 66
- Закалочная твердость дорожки качения: HRC55-62
- Тип зубчатого венца: без зацепления, внутреннее зацепление, внешнее зацепление
*Технические параметры каждого изделия подбираются на основе предпочтений клиента. Свяжитесь с нашими техническими специалистами для уточнения всех деталей.
- Экскаваторы
- Краны
- Ротационные конвейеры
- Портовая техника
- Ветроэнергетика
- Развлекательные заведения
- 1 Внутреннее кольцо
- 2 Наружное кольцо
- 3 Прокладка
- 4 Распорка
- 5 Шарик/ролик
Герметизация поворотного подшипника, с одной стороны, предназначена для предотвращения утечки заполненной смазки, а с другой стороны, для предотвращения проникновения внешней пыли, загрязнений и влаги внутрь подшипника. Уплотнительное кольцо поворотного подшипника компании LYJW изготовлено из нитрилового каучука, устойчивого к высоким температурам и коррозии.
Дорожки качения подшипника поворотного кольца закалены на поверхности. Твердость при закалке установлена на уровне HRC55-62, что обеспечивает эффективную глубину закалки.

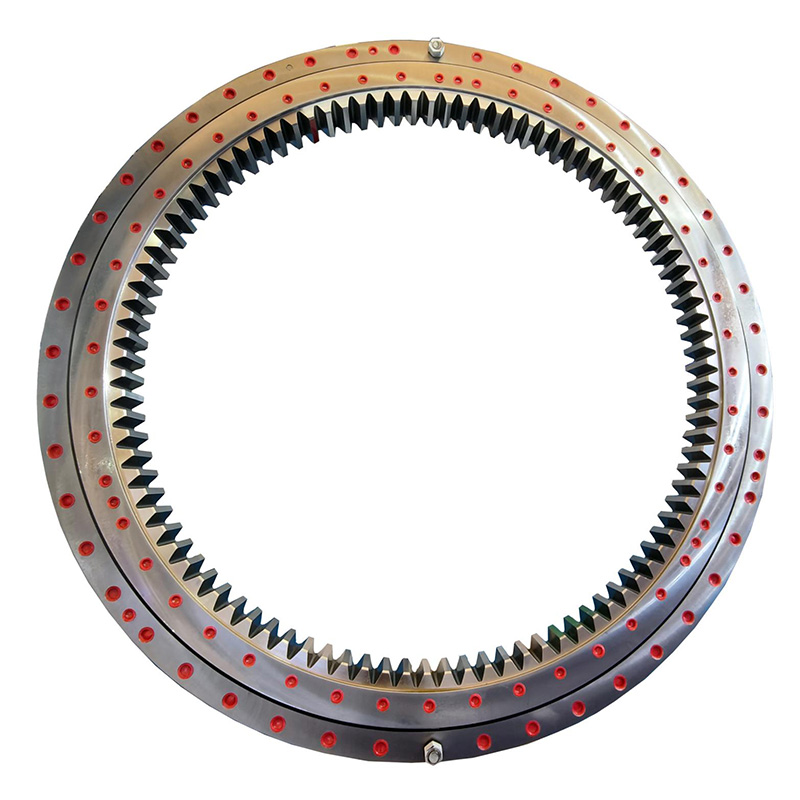

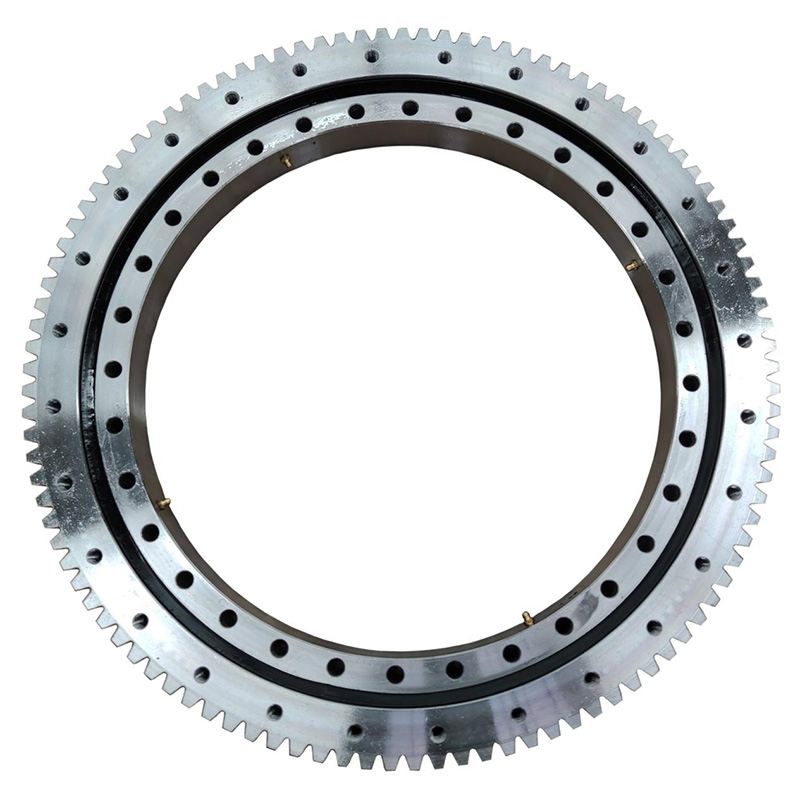

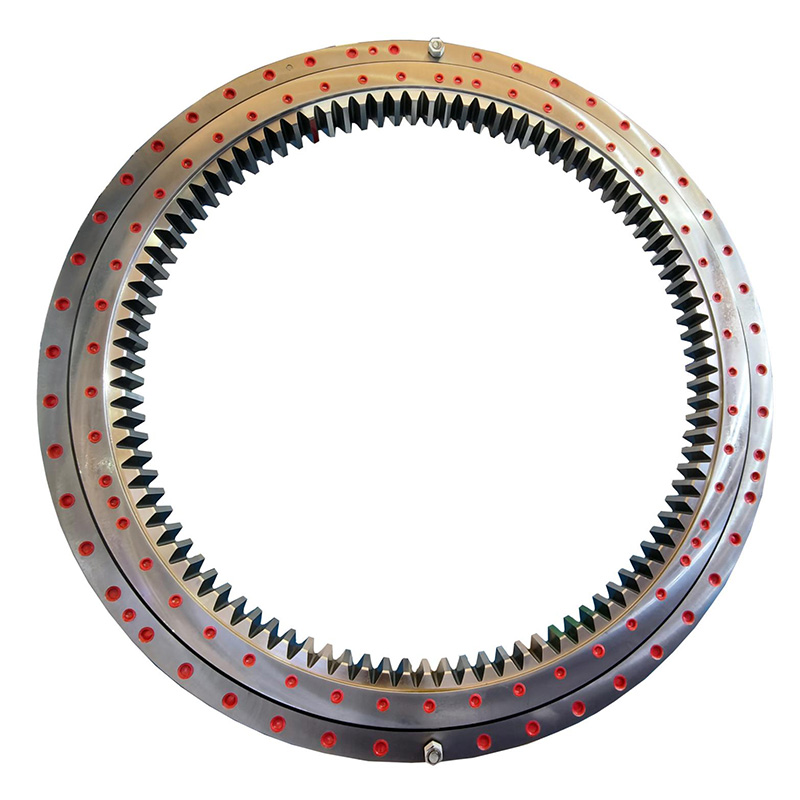

Из-за необходимости передавать усилие опорно-поворотные подшипники обычно имеют зубчатый венец на одном из колец. Зубчатый венец, как правило, подвергается нормализации или закалке с последующим отпуском. В зависимости от области применения подшипники также могут подвергаться объемной закалке или индукционной закалке отдельных зубьев. Индуктивная закалка отдельных зубьев может выполняться как по всему профилю зуба, так и по боковым поверхностям и впадине зуба.
Закалка зуба по всему профилю
Закалка боковых поверхностей и впадины зубьев
Закалка боковых поверхностей зубьев
Подшипники на заказ
Инженерная команда LYJW оказывает комплексные услуги по изготовлению подшипников различного типа и назначения на заказ. В ходе проектирования вы вместе подберете все необходимые параметры и рассчитаете параметры готового изделия, дабы вы были уверены в отменнном качестве наших изделий.
ПодробнееTags
LYJW – профессиональный производитель опорно-поворотных устройств (ОПУ), поворотных приводов и прецизионных подшипников для широкого спектра отраслей: от строительной и горнодобывающей техники до судостроения, ветроэнергетики, медицинского оборудования и оборонной промышленности. С диаметром изделий от 200 до 15 000 мм и классами точности от P0 до P5, мы предлагаем как стандартные, так и полностью индивидуальные решения, сертифицированные по международным стандартам CCS, ABS, BV, GL. Мы предлагаем опытную команду инженеров, современное производство и строгий контроль качества, а наш принцип «Качество и целостность» означает, что мы сопровождаем клиента на всех этапах: от консультации до послепродажного обслуживания.
