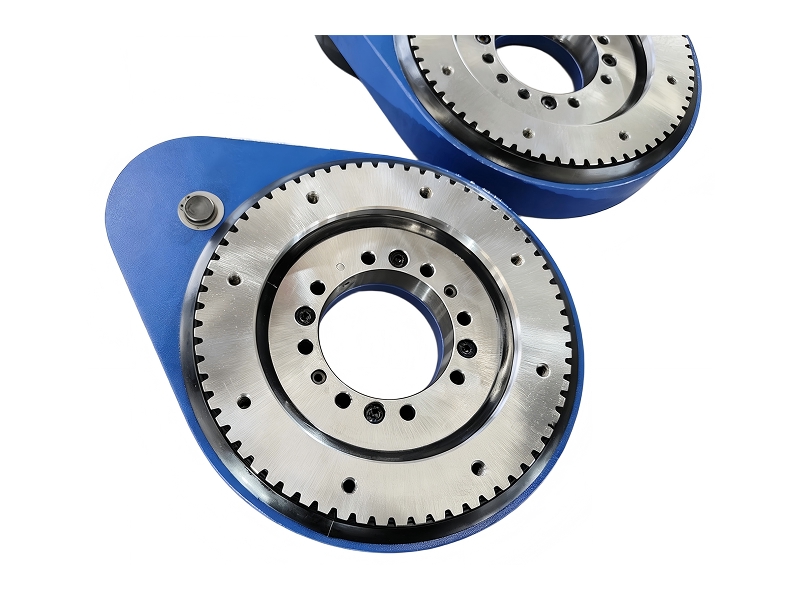

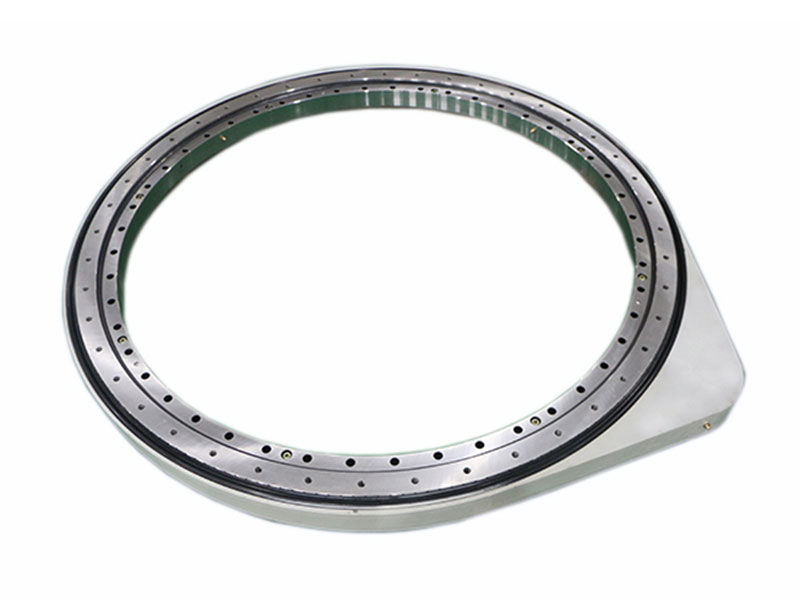

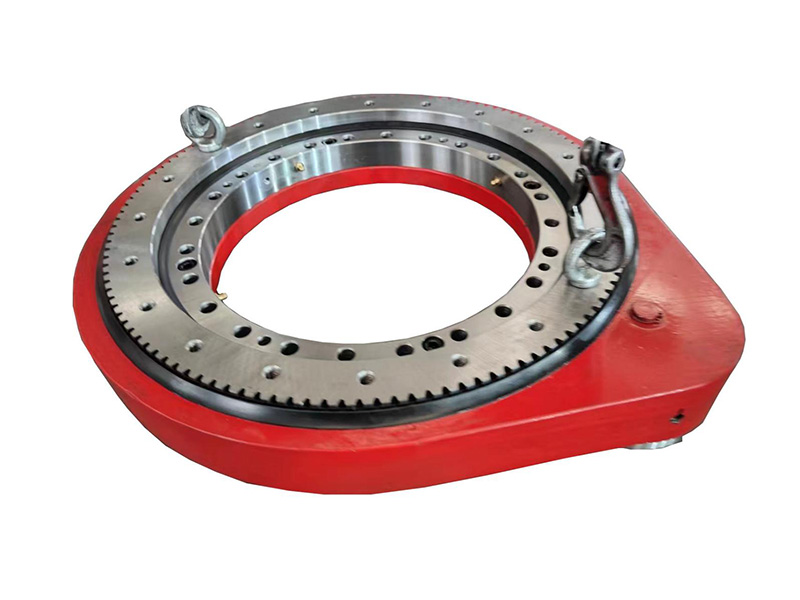

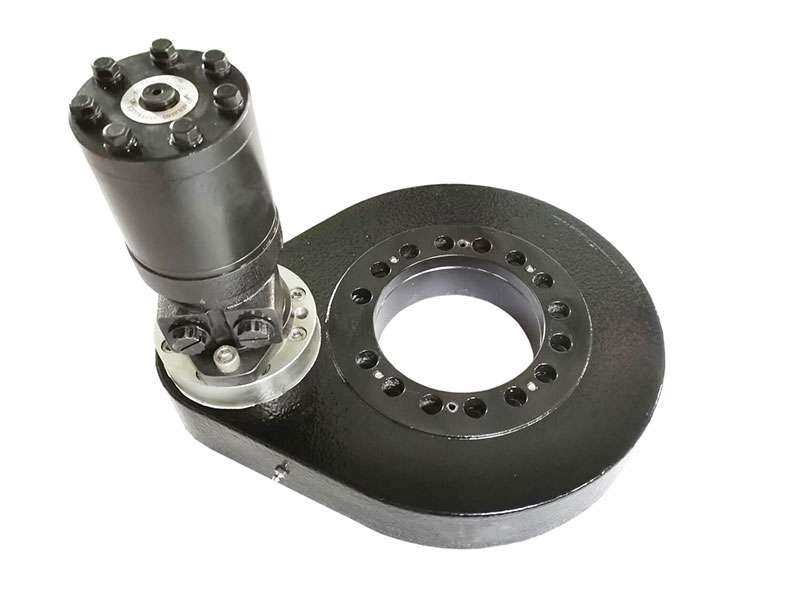

Опорно-поворотное устройство с цилиндрическим зубчатым приводом, серия SP
Опорно-поворотное устройство с цилиндрическим зубчатым приводом, также известное как зубчатый поворотный привод, представляет собой поворотный редуктор с определенным передаточным отношением. Данный редуктор состоит из опорно-поворотного подшипника, зубчатого колеса, корпуса, адаптерного фланца, опорного подшипника и уплотнений, тщательно изготовливаемых в соответствии с потребностями и параметрами заказчика.
ОПУ серии SP с легкостью выдерживает осевую, радиальную нагрузку и опрокидывающий момент одновременно. Для обеспечения высокой прочности привод изготовлен из кованой легированной стали 42CrMo, подвергнутой термообработке закалкой и отпуском (Q+T), что увеличивает твердость материала до диапазона 229–269 HB. Для улучшения несущей способности, износостойкости, ударной вязкости и ударопрочности дорожки качения и зубья подвергаются поверхностной закалке.

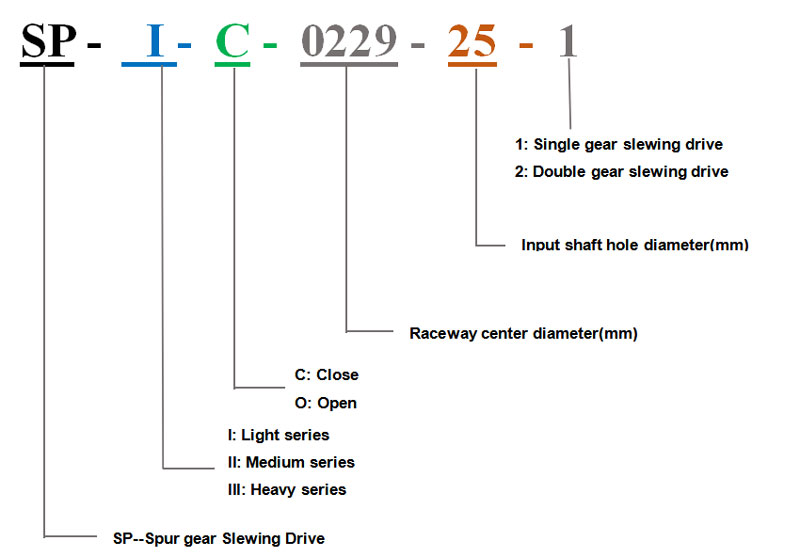

Привод доступен в трех сериях с различными модулями зубчатого сцепления: M=4 (легкая нагрузка), M=6 (средняя нагрузка) и M=8 (тяжелая нагрузка). Высота конструкции опорно-поворотного устройства увеличивается в соответствии с диапазоном нагрузки от низкой к высокой.
- Оборудование для производства солнечной и ветровой энергии
- Робот
- Радар
- Низкоскоростные тяжелые нагрузки
- Подъемное оборудование
- Прецизионное оборудование с ЧПУ
- Наружный диаметр: от 100 мм до 2000 мм
- Материал кольца: 42CrMo/50Mn/C45
- Материал шарика/ролика: GCr15
- Материал прокладки: нейлон 6/нейлон 66
- Закалочная твердость дорожки качения: HRC55-62
- Тип зубчатого венца: без зацепления, внутреннее зацепление, внешнее зацепление
Герметизация поворотного подшипника, с одной стороны, предназначена для предотвращения утечки заполненной смазки, а с другой стороны, для предотвращения проникновения внешней пыли, загрязнений и влаги внутрь подшипника. Уплотнительное кольцо поворотного подшипника компании LYJW изготовлено из нитрилового каучука, устойчивого к высоким температурам и коррозии.
Поверхность дорожек качения подшипников закалена, а твердость при закалке составляет HRC55-62, что обеспечивает эффективную глубину закалки.
Из-за необходимости передавать усилие опорно-поворотные подшипники обычно имеют зубчатый венец на одном из колец. Зубчатый венец, как правило, подвергается нормализации или закалке с последующим отпуском. В зависимости от области применения подшипники также могут подвергаться объемной закалке или индукционной закалке отдельных зубьев. Индуктивная закалка отдельных зубьев может выполняться как по всему профилю зуба, так и по боковым поверхностям и впадине зуба.
