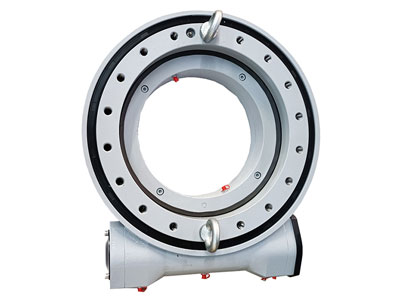

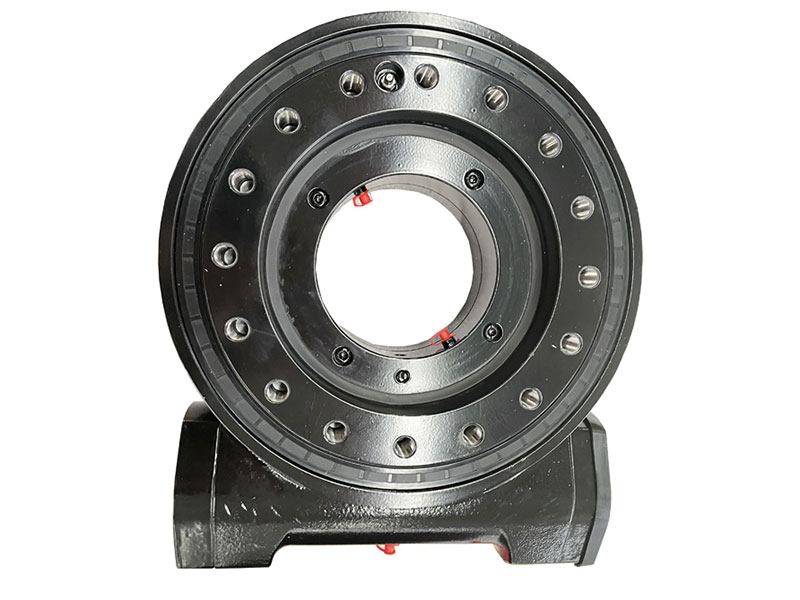

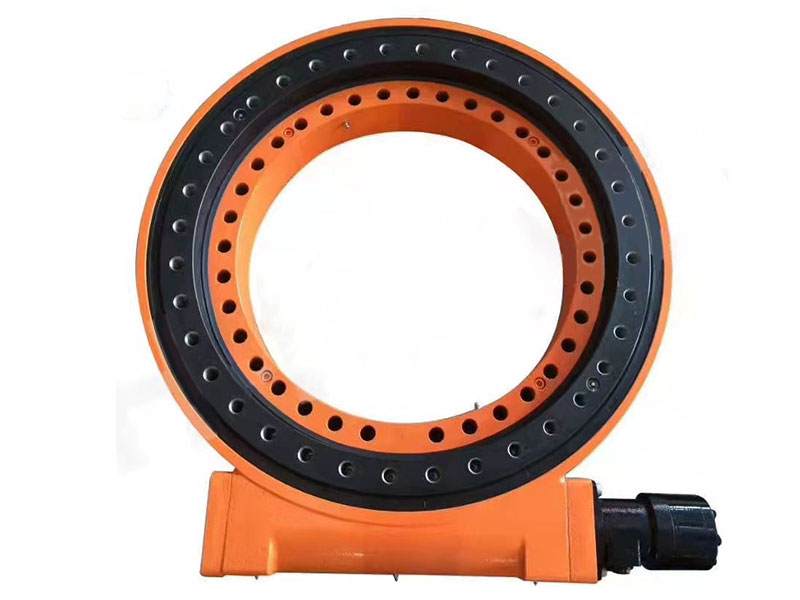

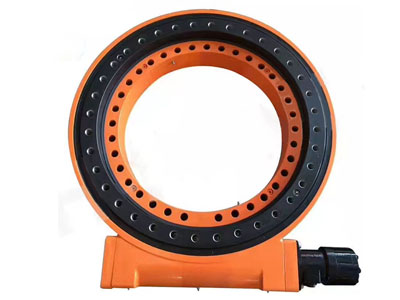

Опорно-поворотное устройство с червячным приводом, серия WEA

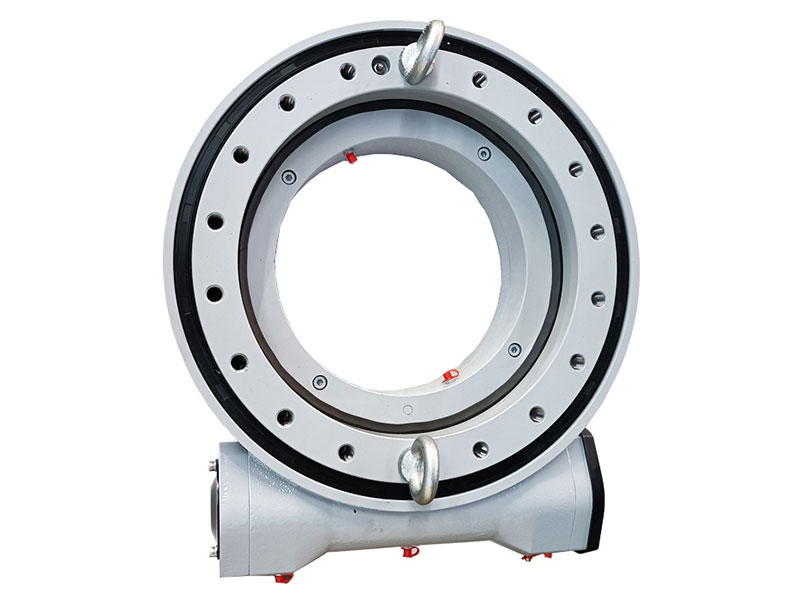

Опорно-поворотное устройство WEA – это новейшая серия поворотных механизмов от LYJW. В качестве основного элемента в конструкции используется опорно-поворотный подшипник, благодаря чему привод способен одновременно воспринимать осевые нагрузки, радиальные нагрузки и опрокидывающие моменты. Само ОПУ состоит из червяка, опорно-поворотного подшипника, корпуса, адаптера двигателя, торцевой крышки и может быть оснащено гидравлическим/электродвигателем в зависимости от потребностей системы.
В отличие от опорно-поворотного привода серии SE, ОПУ серии WEA обладает улучшенным классом защиты, увеличенным крутящим моментом и сроком службы.
Привод серии WEA широко применяется во вращающихся частях машин и в области солнечной энергетики, включая системы слежения за солнцем, поворотные шасси воздушных рабочих машин, автокраны, перфораторы, бурильные машины, захватные деревообрабатывающие станки.
| Модель | |
|
|
|
|
|
| Номинальный выходной крутящий момент (кН·м) | 8 | 9.5 | 10.8 | 12.96 | 28.7 | 34.2 |
| Крутящий момент опрокидывающего момента (кН·м) | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 310 |
| Статическая осевая нагрузка (кН) | 550 | 725 | 920 | 1110 | 1595 | 1850 |
| Статическая радиальная нагрузка (кН) | 205 | 270 | 343 | 414 | 596 | 690 |
| Динамическая осевая нагрузка (кН) | 130 | 180 | 220 | 268 | 340 | 440 |
| Динамическая радиальная нагрузка (кН) | 110 | 140 | 190 | 220 | 270 | 320 |
| Удерживающий момент (кН·м) | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| Передаточное число | 62:1 | 79:1 | 86:1 | 104:1 | 90:1 | 104:1 |
| Выходная скорость (об/мин) | <3 | <3 | <3 | <2 | <1.5 | <1.5 |
| Самоблокирующиеся шестерни | Да | Да | Да | Да | Да | Да |
| Вес (кг) | 53 | 66.8 | 75 | 96 | 172 | 202 |

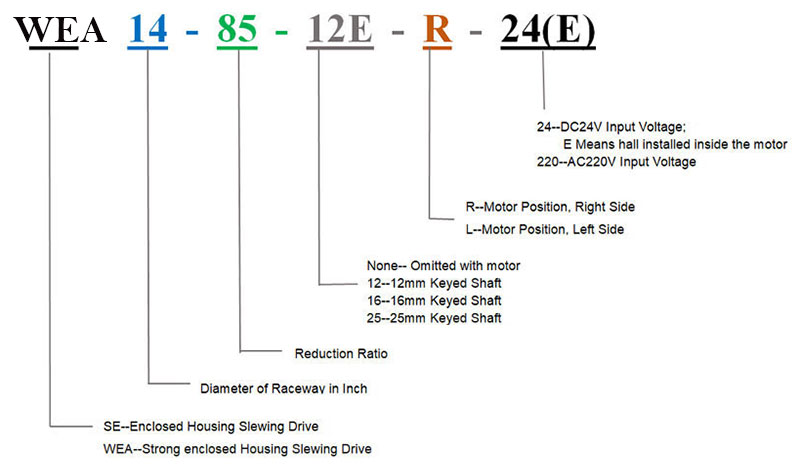

Серия WEA включает модели WEA–WEA25 с номинальным выходным крутящим моментом от 8 до 34.2 кН·м и передаточными числом от 62:1 до 104:1.
-

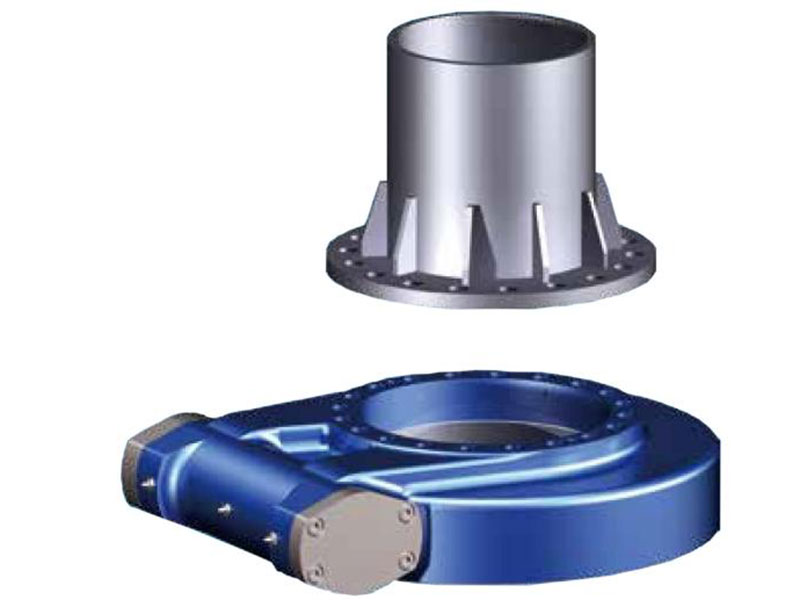

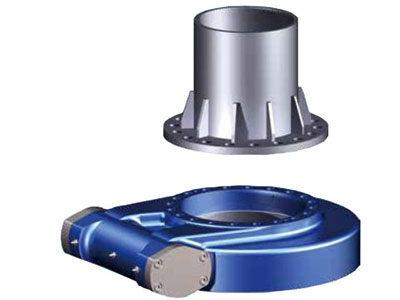

Горизонтальная установка
В солнечных трекерах ОПУ рекомендуется устанавливать корпусом вверх или в перевёрнутом положении в зависимости от инструкции производителя. В солнечных установках рекомендуется устанавливать поворотные приводы в перевернутом положении по азимутальной оси для дополнительной защиты вертикальной оси.
-

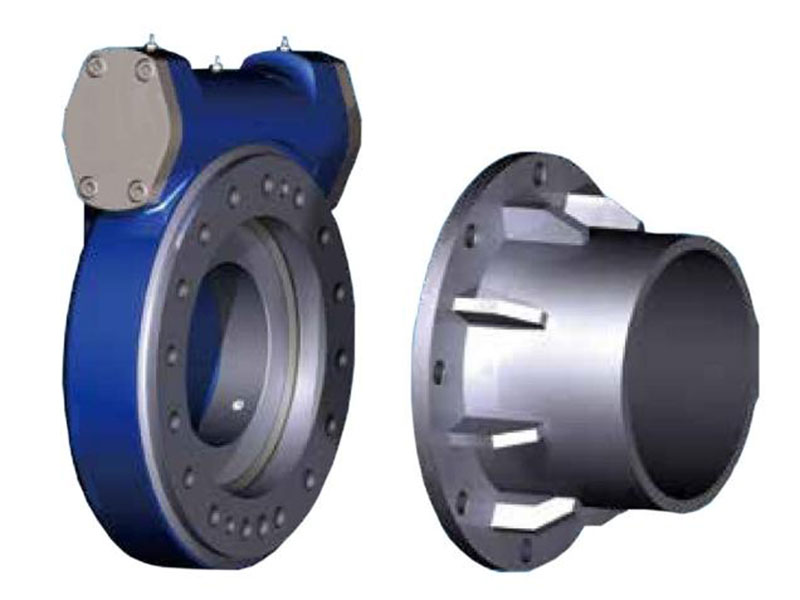

Вертикальная установка
При вертикальном монтаже плоскость выходного кольца расположена вертикально, а ось вращения горизонтально. При такой ориентации корпус и уплотнения сильнее подвергаются воздействию осадков. Поэтому важно соблюдать указанное производителем монтажное положение и при необходимости устанавливать дополнительный защитный кожух.
