Опорно-поворотные подшипники (ОПП)
Опорно-поворотные подшипники (ОПП) представляют собой специализированные подшипниковые узлы, одновременно выполняющие две ключевые функции: выступают в качестве опоры для вращающейся части механизма и поддерживают его вращение вокруг оси. В технической терминологии они также известны в качестве поворотных кругов или опорно-поворотных устройств (ОПУ), хотя оба термина и представляют более комплексные изделия.
В каталоге LYJW представлено сразу несколько типов опорно-поворотных подшипников, в том числе по типу тел качения: шариковые, роликовые крестообразные и комбинированные, а также по количеству рядов этих самых тел: однорядные, двухрядные, трехрядные и другие. Каждый тип обладает своими преимуществами и недостатками. При этом диаметр подшипников колеблется от 100 до 15 000 мм и может гибко настраиваться в зависимости от оборудования, в котором они будут установлены.
Опорно-поворотные подшипники часто используются в подъемных машинах, горнодобывающей технике, строительной технике, портовой технике, морской технике, медицинском, металлургическом и высокоточном оборудовании, ракетных пусковых установках и других крупногабаритных вращающихся устройствах.
-
- Шариковые подшипники с четырехточечным контактом
- Наружный диаметр: 602 мм ~ 4726 мм
- Диаметр шарика: 30 мм ~ 75 мм
-
- Двухрядные опорно-поворотные шариковые подшипники
- Наружный диаметр: 602–4726 мм
- Диаметр шарика: 30–75 мм
-
- Однорядные перекрестные роликовые подшипники
- Наружный диаметр: 602–4726 мм
- Диаметр шарика: 25–50 мм
- Номинальная нагрузка: 104–1980 кН
-
- Трехрядные поворотные роликовые подшипники
- Наружный диаметр: 634–5282 мм
- Диаметр ролика: 25–50 мм
- Номинальная нагрузка: 275–6050 кН
-
- Комбинированные подшипники
- Наружный диаметр: 3772–6287 мм
- Диаметр ролика: 32–45 мм
-
- Фланцевые опорно-поворотные устройства (ОПУ)
Опорно-поворотное устройство (ОПУ) с фланцем – это специализированный подшипниковый узел с четырехточечным контактом.
- Башенный поворотный стенд для сталеразливочных ковшей
- Управление штабелером
- Строительная техника
- Морская техника
- Солнечная система слежения
- Роботизированная техника
- Медицина
- Ветряные турбины
- Развлекательное оборудование
- Радары/Антенны
Ассортимент нашей продукции включает опорно-поворотные устройства размером от Ø100 мм до Ø15000 мм.

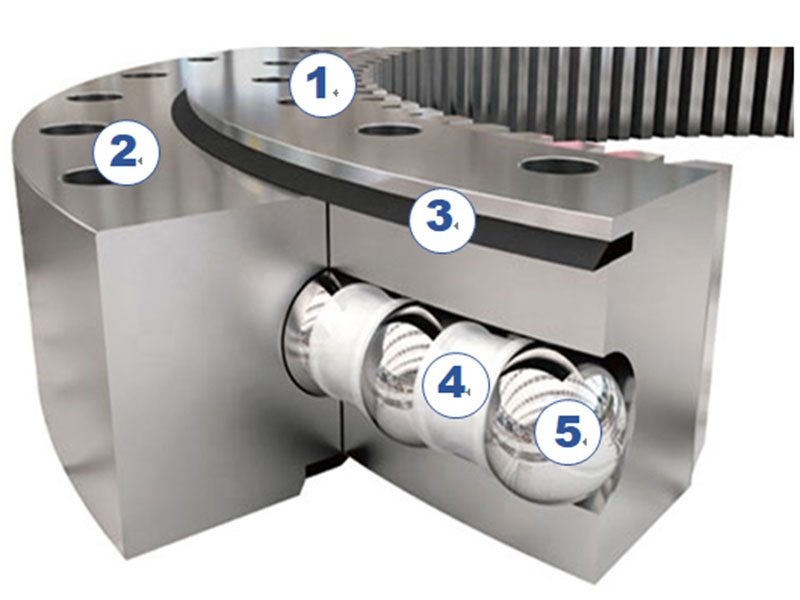

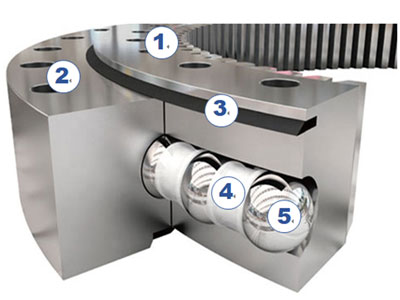

- 1 Внутреннее кольцо
- 2 Наружное кольцо
- 3 Прокладка
- 4 Распорка
- 5 Шарик/ролик
- Материал кольца
- Прокладочные кольца
- Уплотнительные кольца
- Система смазки
- Дорожки
- Зубья
- Защита от коррозии

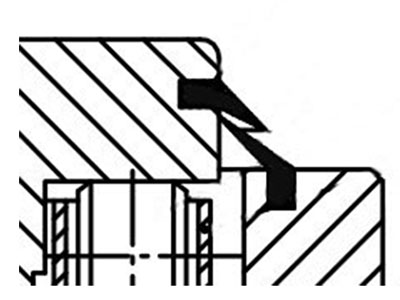

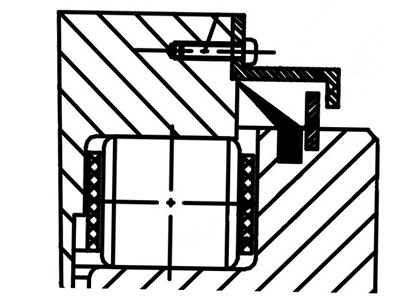

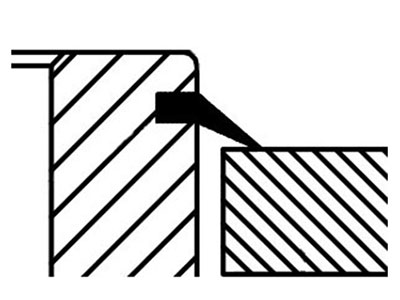

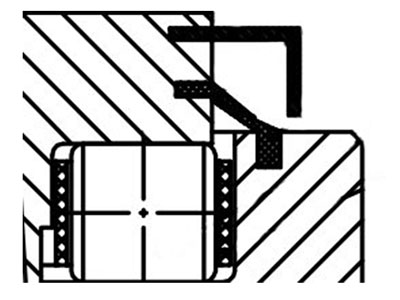

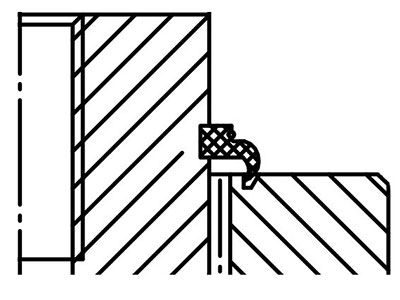

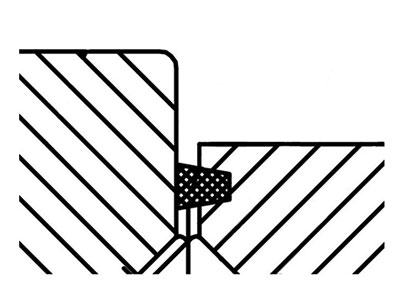

Герметизация поворотного подшипника, с одной стороны, предназначена для предотвращения утечки заполненной смазки, а с другой стороны, для предотвращения проникновения внешней пыли, загрязнений и влаги внутрь подшипника. Уплотнительное кольцо поворотного подшипника компании LYJW изготовлено из нитрилового каучука, устойчивого к высоким температурам и коррозии.
Дорожка однорядного четырехточечного шарикоподшипника
Дорожка однорядного перекрестно-роликового подшипника
Дорожка трехрядного цилиндрического роликоподшипника
Дорожка двухрядного четырехточечного шарикоподшипника

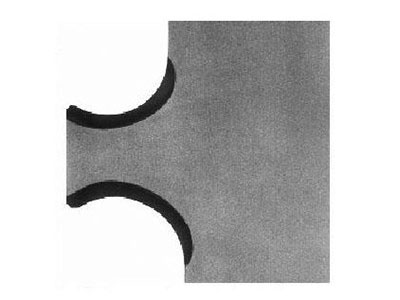

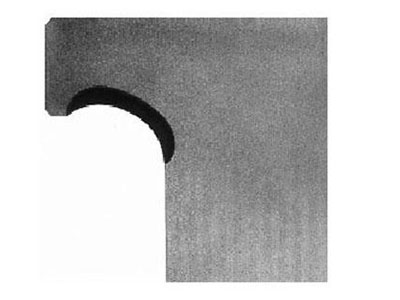

Дорожка двухрядного шарикоподшипника с шариками разного диаметра
Дорожка двухрядного шарикоподшипника с шариками разного диаметра
Из-за необходимости передавать усилие опорно-поворотные подшипники обычно имеют зубчатый венец на одном из колец. Зубчатый венец, как правило, подвергается нормализации или закалке с последующим отпуском. В зависимости от области применения подшипники также могут подвергаться объемной закалке или индукционной закалке отдельных зубьев. Индуктивная закалка отдельных зубьев может выполняться как по всему профилю зуба, так и по боковым поверхностям и впадине зуба.
Закалка зуба по всему профилю
Закалка боковых поверхностей и впадины зубьев
Закалка боковых поверхностей зубьев
