Опорно-поворотное устройство с двумя червячными приводами

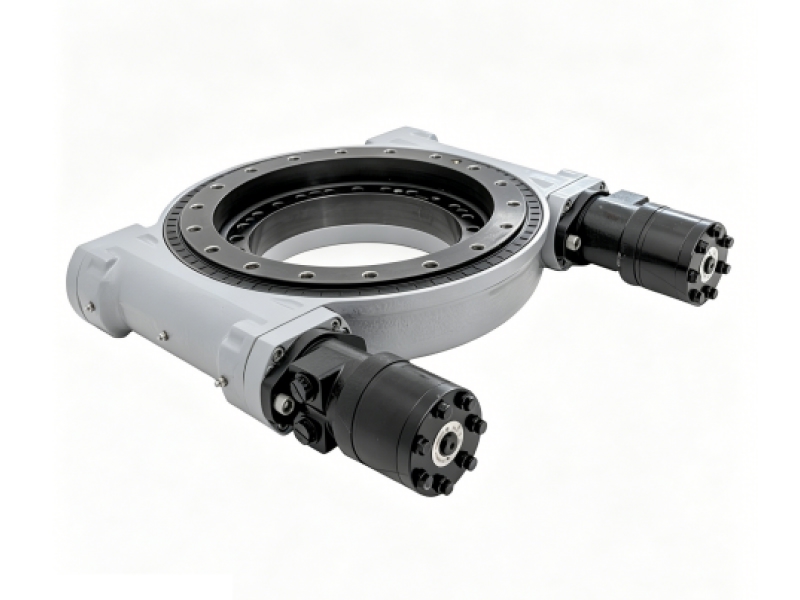

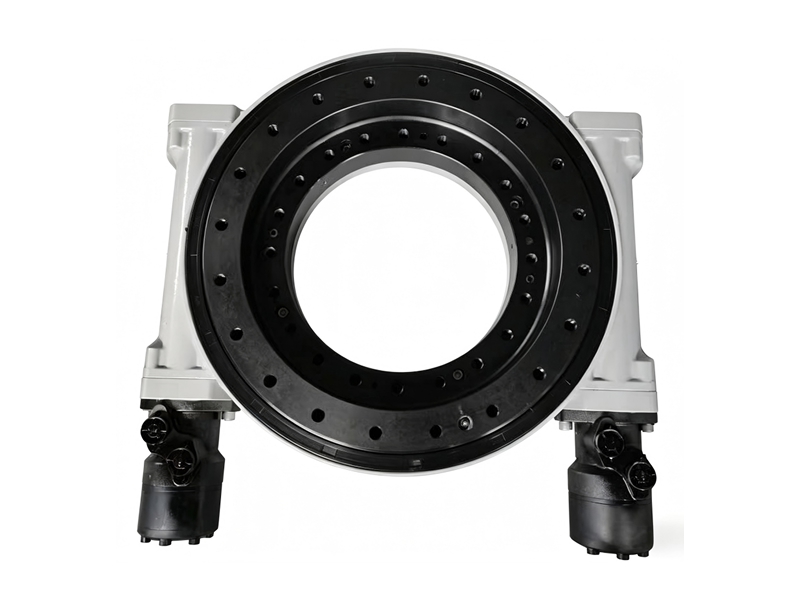

Опорно-поворотное устройство с двумя червячными приводами представляет собой интегрированный поворотный узел, в котором один опорно-поворотный подшипник приводится в движение двумя червячными механизмами. Червяки располагаются с разных сторон корпуса и одновременно взаимодействуют с зубчатым венцом выходного кольца. Такая конструкция позволяет увеличить выходной крутящий момент, равномернее распределить нагрузку между приводными элементами и снизить нагрузку на каждый отдельный червяк. В качестве источников движения могут использоваться электрические или гидравлические двигатели.
- Поворотные приводы ножничных, стреловых и паукообразных подъемных платформ.
- Пожарные автолестницы, поворотные платформы судовых кранов и радаров, а также основания сценического оборудования, где важны безопасность, герметичность и минимальное обслуживание.
- Двухчервячная конструкция высокой грузоподъемности
Двухобхватная глобоидная передача увеличивает площадь контакта, равномерно распределяет нагрузку и повышает допустимый опрокидывающий момент и ударную стойкость. - Закаленное опорно-поворотное кольцо для тяжелых рабочих циклов
Опорно-поворотное кольцо закаливается до твердости поверхности не менее HRC 58, повышая износостойкость и усталостную долговечность. Оно подходит для подъёмных платформ с частыми пусками, остановками, переменными нагрузками и вибрацией. - Усиленное уплотнение для тяжелых условий
Каркас из углеродистой стали и резина NBR защищают от пыли, влаги и масляного тумана. Защита IP66/IP67 превосходит обычные конструкции IP65 и сокращает обслуживание. - Самоторможение
Оптимизированный угол витка и точная модификация зубьев обеспечивают надежное самоторможение без внешнего тормоза, повышая безопасность поворотных механизмов подъемных платформ, в том числе при отключении питания.
| Мод. | Ном. момент | Опрокид. момент | Удержив. момент | Стат. осевая нагр. | Стат. радиал. нагр. | Динам. осевая нагр. | Динам. радиал. нагр. | Перед. число | Масса |
| 12000 Н·м | 67.8 кН·м | 81.6 кН·м | 555 кН | 222 кН | 133 кН | 117 кН | 85:1 | 76 кг | |
| 16800 Н·м | 135.6 кН·м | 122.9 кН·м | 970 кН | 390 кН | 235 кН | 205 кН | 102:1 | 119 кг | |
| 20600 Н·м | 203 кН·м | 179.9 кН·м | 1598 кН | 640 кН | 385 кН | 335 кН | 125:1 | 187 кг | |
| 28000 Н·м | 271 кН·м | 269.1 кН·м | 2360 кН | 945 кН | 590 кН | 470 кН | 150:1 | 222 кг | |
| 34000 Н·м | 358 кН·м | 345 кН·м | 2400 кН | 950 кН | 576 кН | 498 кН | 138:1 | 284 кг | |
| 37400 Н·м | 488 кН·м | 402 кН·м | 2900 кН | 1150 кН | 696 кН | 604 кН | 154:1 | 458 кг | |
| 20600 Н·м | 203 кН·м | 179.9 кН·м | 1598 кН | 640 кН | 385 кН | 335 кН | 125:1 | 161 кг | |
| 28000 Н·м | 271 кН·м | 269.1 кН·м | 2360 кН | 945 кН | 590 кН | 470 кН | 150:1 | 222 кг | |
| 16200 Н·м | 71.2 кН·м | 82 кН·м | 960 кН | 360 кН | 230 кН | 200 кН | 86:1 | 90 кг | |
| 19440 Н·м | 142.4 кН·м | 94 кН·м | 1166 кН | 435 кН | 280 кН | 231 кН | 104:1 | 115 кг | |
| 48000 Н·м | 203 кН·м | 179.9 кН·м | 1598 кН | 640 кН | 384 кН | 336 кН | 90:1 | 205 кг | |
| 58000 Н·м | 310 кН·м | 247 кН·м | 2360 кН | 945 кН | 590 кН | 470 кН | 104:1 | 273 кг | |
| 60000 Н·м | 345 кН·м | 272 кН·м | 3000 кН | 900 кН | 720 кН | 473 кН | 116:1 | 278 кг | |
| 61000 Н·м | 600 кН·м | 286 кН·м | 3400 кН | 1360 кН | 850 кН | 680 кН | 110:1 | 458 кг | |
| 63000 Н·м | 488 кН·м | 295 кН·м | 2900 кН | 1150 кН | 696 кН | 604 кН | 114:1 | 352 кг | |
| 75000 Н·м | 888.8 кН·м | 696 кН·м | 4276 кН | 1710 кН | 1026 кН | 898 кН | 114:1 | 702 кг | |
| 44720 Н·м | 3704 кН | 1506 кН | 445 кН | 316 кН | 61:1 | 160 кг | |||
| 94832 Н·м | 4458 кН | 2185 кН | 622 кН | 442 кН | 56:1 | 280 кг | |||
| 119598 Н·м | 5662 кН | 2775 кН | 707 кН | 502 кН | 70:1 | 344 кг | |||
| 152610 Н·м | 7199 кН | 3528 кН | 803 кН | 516 кН | 90:1 | 466 кг |
