Двухосный поворотный привод

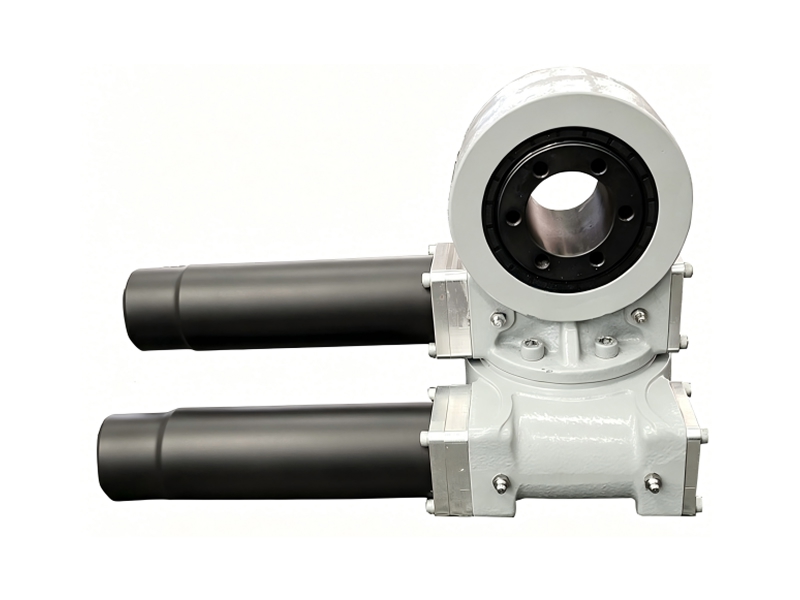

Двухосевой поворотный привод объединяет два взаимно перпендикулярных приводных механизма и обеспечивает независимое позиционирование оборудования по азимуту и углу наклона. Верхний узел обеспечивает вращение вокруг горизонтальной оси, то есть изменение угла наклона, а нижний узел поворачивает весь механизм вокруг вертикальной оси, то есть изменяет азимут.
- Этот двухосный поворотный привод разработан для систем слежения за солнцем и объединяет высокожесткий червячный редуктор с интеллектуальным контроллером солнечного трекера.
- Типичная точность слежения не превышает 0.1°, что повышает точность ориентации на солнце и эффективность улавливания света.
- Степень защиты IP65 надежно предотвращает проникновение пыли и воды, поэтому привод подходит для длительной эксплуатации на открытом воздухе.
- Двухосные системы слежения для фотоэлектрических установок (PV)
- Системы слежения для концентраторных фотоэлектрических установок (CPV)
- Азимутально-угломестные механизмы слежения для систем концентрированной солнечной энергии (CSP), включая параболические желобные, башенные и тарельчатые установки
| Модель | Направление | Перед. число | Ном. момент | Макс. опрокид. момент | Удержив. момент | Стат. осевая нагр. | Стат. радиал. нагр. | Самоторможение | Масса |
| Горизонтально | 62:1 | 716 Н·м | 1.1 кН·м | 2.2 кН·м | 30 кН | 15 кН | Да | 32 кг | |
| По углу места | 62:1 | 716 Н·м | 1.1 кН·м | 2.2 кН·м | 30 кН | 15 кН | |||
| Горизонтально | 71:1 | 937 Н·м | 13.5 кН·м | 10.4 кН·м | 133 кН | 53 кН | Да | 68 кг | |
| По углу места | 60:1 | 2100 Н·м | 10 кН·м | 42 кН·м | 110 кН | 60 кН | |||
| Горизонтально | 61:1 | 7320 Н·м | 33.9 кН·м | 38.7 кН·м | 338 кН | 135 кН | Да | 128 кг | |
| По углу места | 61:1 | 7320 Н·м | 12 кН·м | 56 кН·м | 338 кН | 120 кН | |||
| Горизонтально | 78:1 | 9360 Н·м | 54.3 кН·м | 43 кН·м | 475 кН | 190 кН | Да | 184 кг | |
| По углу места | 61:1 | 6405 Н·м | 25 кН·м | 56 кН·м | 338 кН | 120 кН | |||
| Горизонтально | 85:1 | 10,88 кН·м | 67.8 кН·м | 48 кН·м | 555 кН | 222 кН | Да | 270 кг | |
| По углу места | 85:1 | 10,88 кН·м | 67.8 кН·м | 48 кН·м | 555 кН | 222 кН | |||
| Горизонтально | 102:1 | 12,24 кН·м | 135.6 кН·м | 72.3 кН·м | 1100 кН | 141 кН | Да | 300 кг | |
| По углу места | 102:1 | 10,88 кН·м | 135.6 кН·м | 72.3 кН·м | 685 кН | 269 кН | |||
| Горизонтально | 125:1 | 17.5 кН·м | 203 кН·м | 105.8 кН·м | 1598 кН | 640 кН | Да | 520 кг | |
| По углу места | 125:1 | 17.5 кН·м | 203 кН·м | 105.8 кН·м | 1598 кН | 640 кН |
