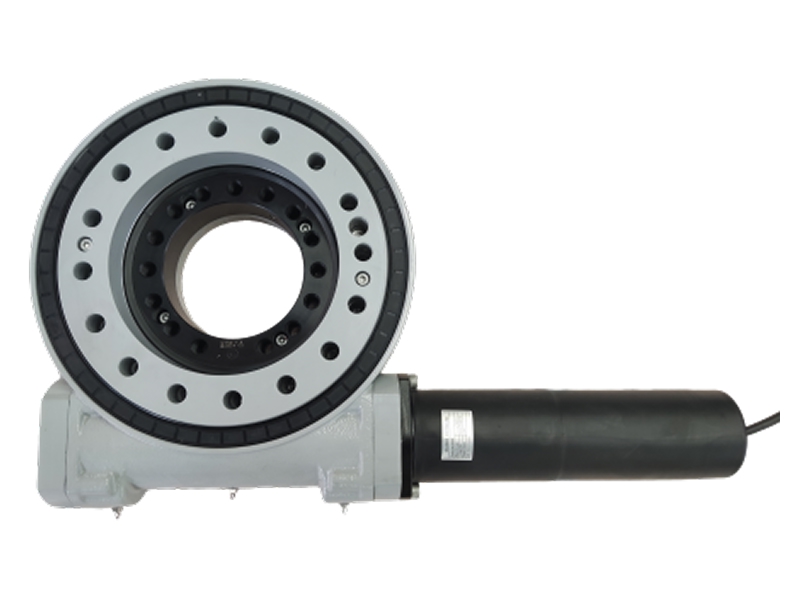

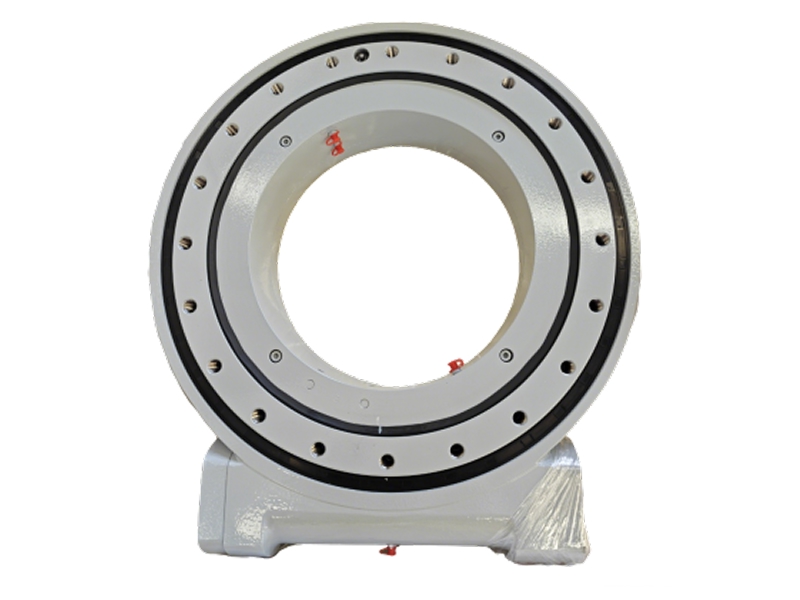

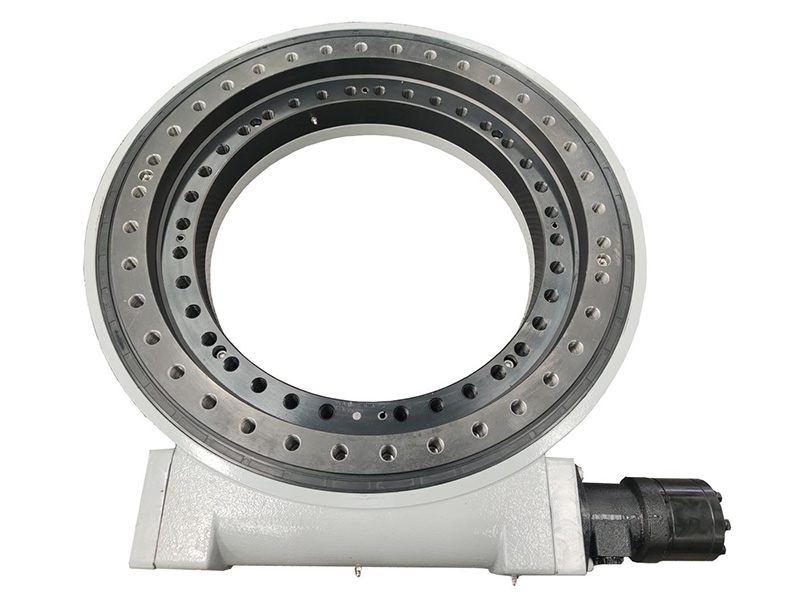

Опорно-поворотное устройство с червячным приводом, серия SE
Серия SE – это опорно-поворотные устройства (ОПУ), в котором червячный редуктор объединен с подшипниковым узлом в единый компактный модуль с классом защиты IP65 (от пыли и водяных струй). Модуль состоит из закрытого корпуса, опорно-поворотного круга, червячной передачи и опорной частей и предназначен для работы при осевых, радиальных и опрокидывающих моментных нагрузок. Гидравлический двигатель или электродвигатель могут быть установлены в качестве источника питания для приведения редукторов в движение по часовой стрелке и против часовой стрелки.
Ключевое преимущество ОПУ с червячным приводом состоит в том, что когда привод отключается, поворотная часть не может провернуть червяк обратно под действием нагрузки. Это повышает безопасность, что особенно важно в подъемно-транспортной технике.
ОПУ с червячным приводом серии SE широко используются в различном оборудовании с подвижными узлами:
- Солнечные трекеры
- Платформы для воздушных работ
- Автомобильные краны
- Лесная техника
- Поворотные столы
- Машины для бурения угля
| Модель | |
|
|
|
|
|
|
|
|
| Номинальный выходной крутящий момент (кН·м) | 0.4 | 0.6 | 1.5 | 6.5 | 7.5 | 8 | 10 | 15 | 18 |
| Опрокидывающий момент (кН.м) | 1.1 | 3 | 5 | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 271 |
| Осевая нагрузка (кН) | 30 | 45 | 133 | 338 | 475 | 555 | 976 | 1598 | 2360 |
| Радиальная нагрузка (кН) | 16.6 | 22 | 53 | 135 | 190 | 222 | 390 | 640 | 945 |
| Удерживающий момент (кН·м) | 2 | 5.5 | 10.4 | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| Передаточное число | 62:1 | 62:1 | 73:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| Точность отслеживания | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.150 | ≤0.150 | ≤0.150 |
| Самоблокирующиеся шестерни | Да | Да | Да | Да | Да | Да | Да | Да | Да |
| Вес (кг) | 12 | 20 | 23 | 49 | 61 | 64 | 105 | 149 | 204 |

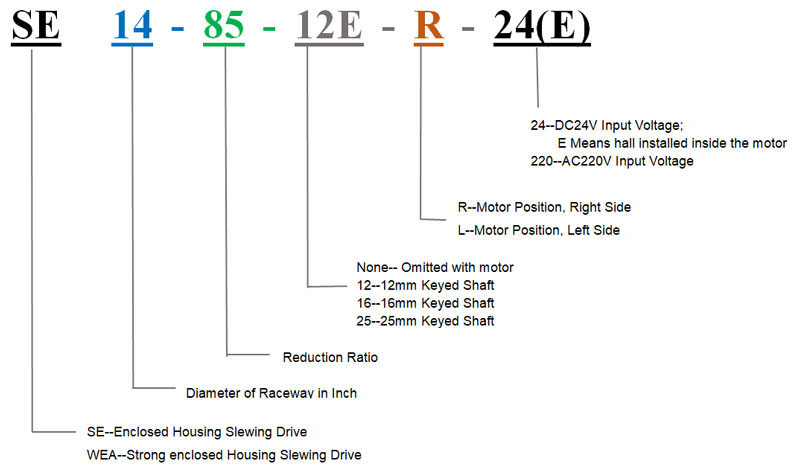

Серия SE включает модели SE3–SE25 с номинальным выходным крутящим моментом от 0.4 до 18 кН·м и передаточными числом от 61:1 до 150:1.
-

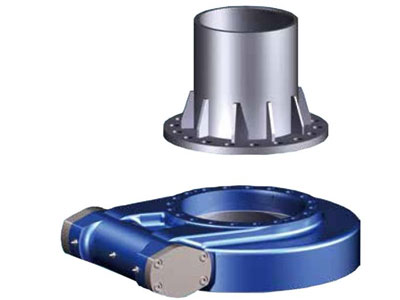

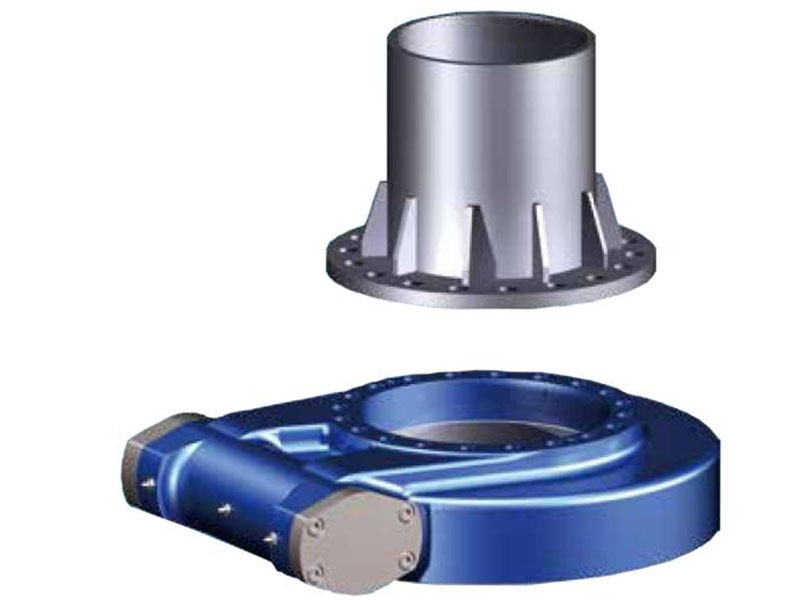

Горизонтальная установка
В солнечных трекерах ОПУ рекомендуется устанавливать корпусом вверх или в перевёрнутом положении в зависимости от инструкции производителя. В солнечных установках рекомендуется устанавливать поворотные приводы в перевернутом положении по азимутальной оси для дополнительной защиты вертикальной оси.
-

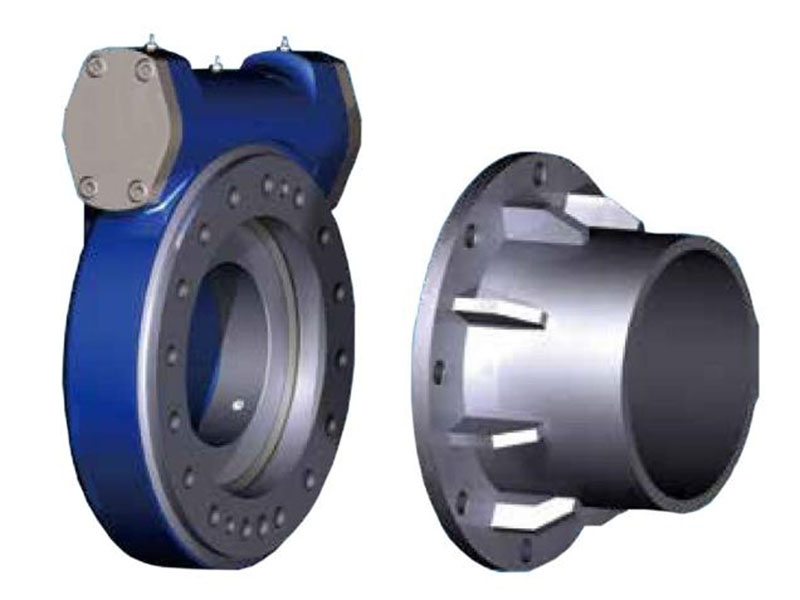

Вертикальная установка
При вертикальном монтаже плоскость выходного кольца расположена вертикально, а ось вращения горизонтально. При такой ориентации корпус и уплотнения сильнее подвергаются воздействию осадков. Поэтому важно соблюдать указанное производителем монтажное положение и при необходимости устанавливать дополнительный защитный кожух.
