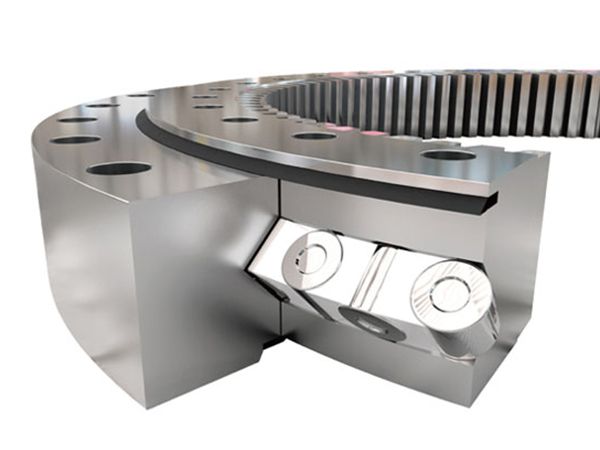

Однорядные перекрестные роликовые подшипники
Однорядный перекрестный роликовый подшипник – это компактный подшибник с крестообразным расположением цилиндрических роликов (каждый ролик повернут относительно другого на 90°). Такая конструкция роликов подшипника позволяет ему воспринимать одновременно радиальную, осевую и опрокидывающую нагрузку. Одно из колец перекрестного роликоподшипника может быть выполнено в разъемной конструкции, что значительно упрощает монтаж цельного ряда роликов и обслуживание. Часто такие подшипники используются для промышленных роботов манипуляторов, продукции военного назначения и в различном инженерном оборудовании.
- Наружный диаметр: 602–4726 мм
- Диаметр шарика: 25–50 мм
- Номинальная нагрузка: 104–1980 кН
- Диапазон внешнего диаметра: от 100 мм до 15000 мм
- Материал кольца: 42CrMo/50Mn/C45
- Материал шарика/ролика: GCr15
- Материал сепаратора: сталь 20 или литой алюминиевый сплав ZL102
- Материал прокладки: нейлон 6/нейлон 66
- Закалочная твердость дорожки качения: HRC55-62

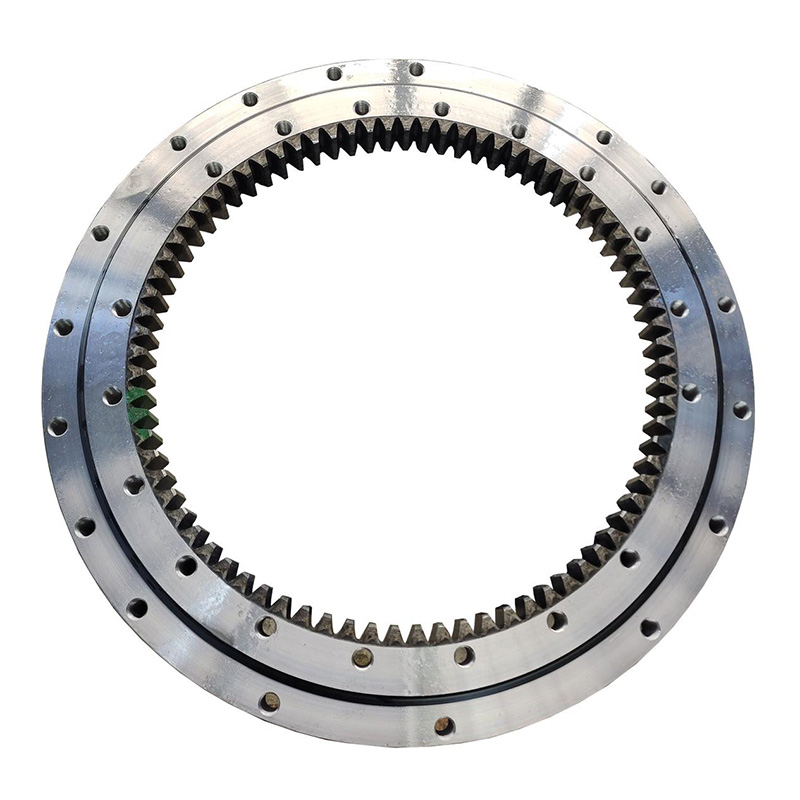

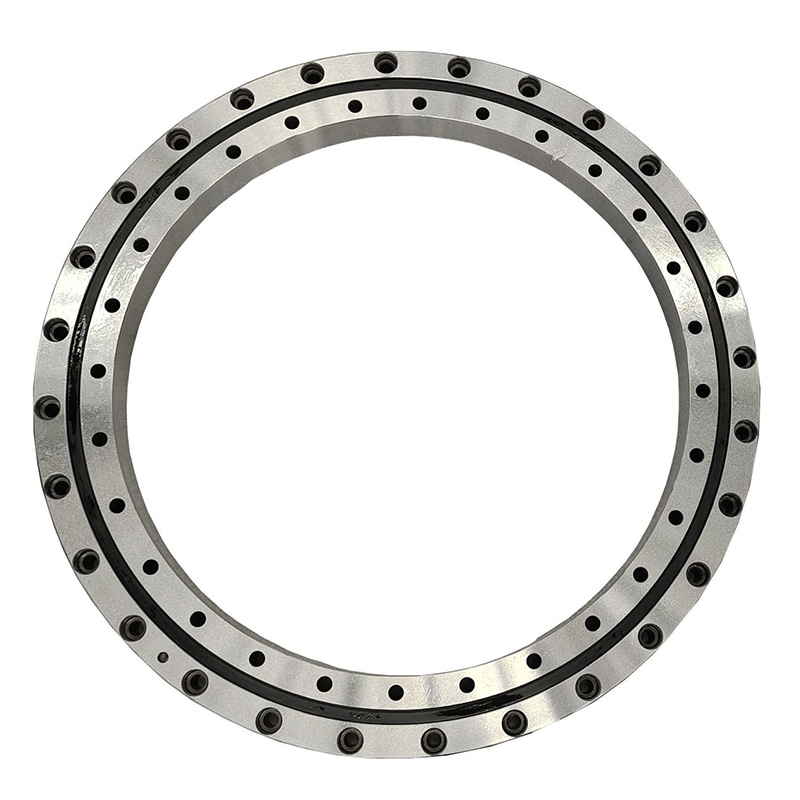

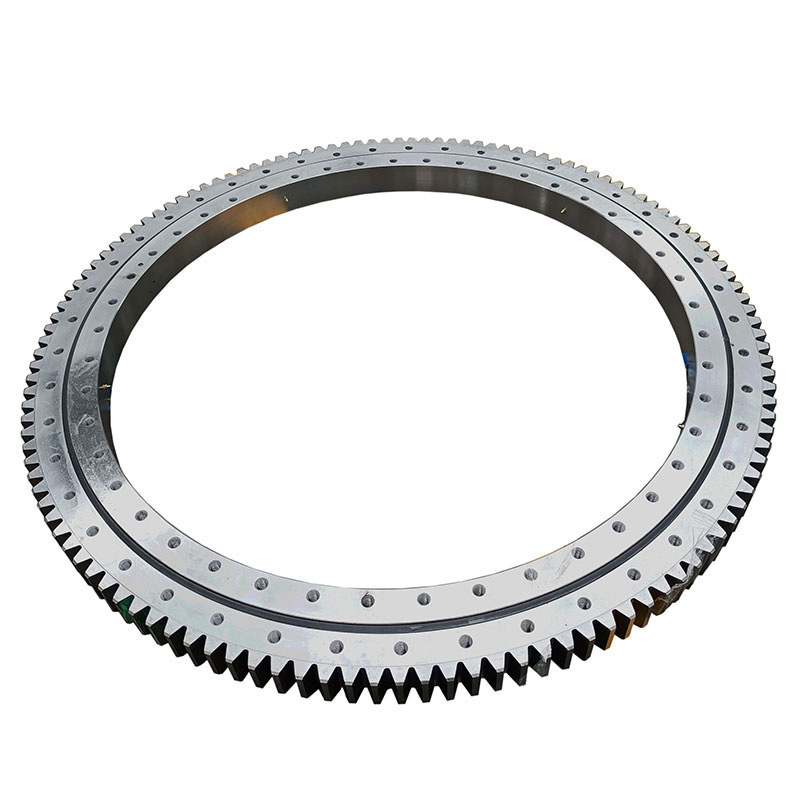

- Тип зубчатого венца: без зацепления, внутреннее зацепление, внешнее зацепление
*Технические параметры каждого изделия подбираются на основе предпочтений клиента. Свяжитесь с нашими техническими специалистами для уточнения всех деталей.
- Краны
- Строительная техника
- Продукция военного назначения

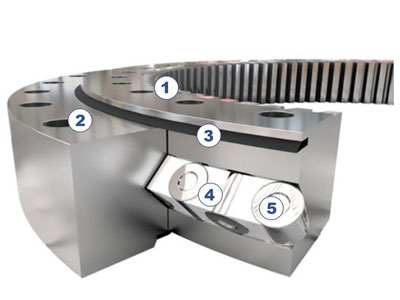

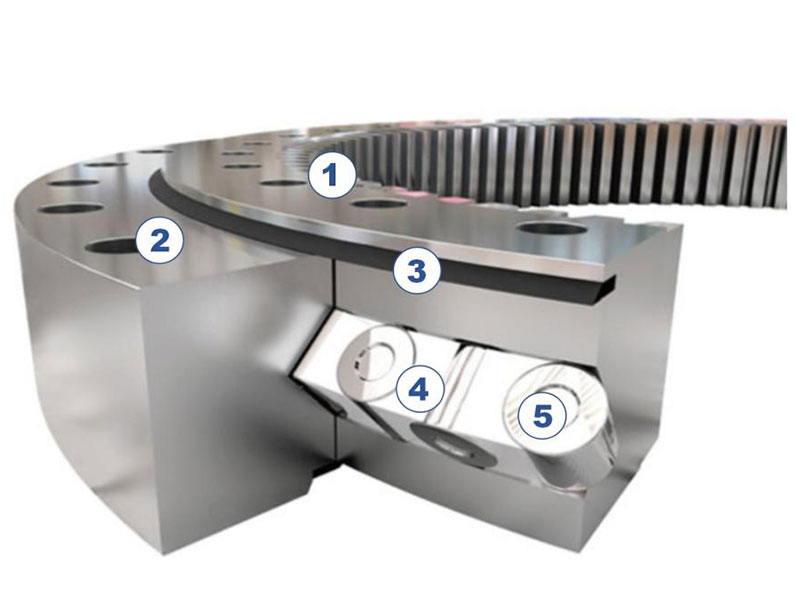

- 1 Внутреннее кольцо
- 2 Наружное кольцо
- 3 Прокладка
- 4 Распорка
- 5 Шарик/ролик
Герметизация поворотного подшипника, с одной стороны, предназначена для предотвращения утечки заполненной смазки, а с другой стороны, для предотвращения проникновения внешней пыли, загрязнений и влаги внутрь подшипника. Уплотнительное кольцо поворотного подшипника компании LYJW изготовлено из нитрилового каучука, устойчивого к высоким температурам и коррозии.
Поверхности дорожек качения подшипников закалены, твердость при закалке составляет HRC55-62, что обеспечивает эффективную глубину закалки.
Из-за необходимости передавать усилие опорно-поворотные подшипники обычно имеют зубчатый венец на одном из колец. Зубчатый венец, как правило, подвергается нормализации или закалке с последующим отпуском. В зависимости от области применения подшипники также могут подвергаться объемной закалке или индукционной закалке отдельных зубьев. Индуктивная закалка отдельных зубьев может выполняться как по всему профилю зуба, так и по боковым поверхностям и впадине зуба.
Закалка зуба по всему профилю
Закалка боковых поверхностей и впадины зубьев
Закалка боковых поверхностей зубьев

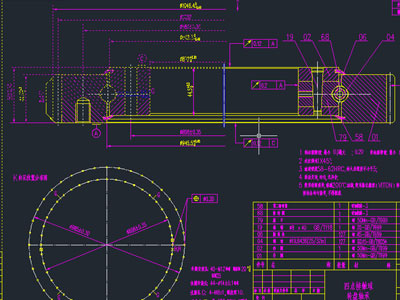

Подшипники на заказ
Инженерная команда LYJW оказывает комплексные услуги по изготовлению подшипников различного типа и назначения на заказ. В ходе проектирования вы вместе подберете все необходимые параметры и рассчитаете параметры готового изделия, дабы вы были уверены в отменнном качестве наших изделий.
