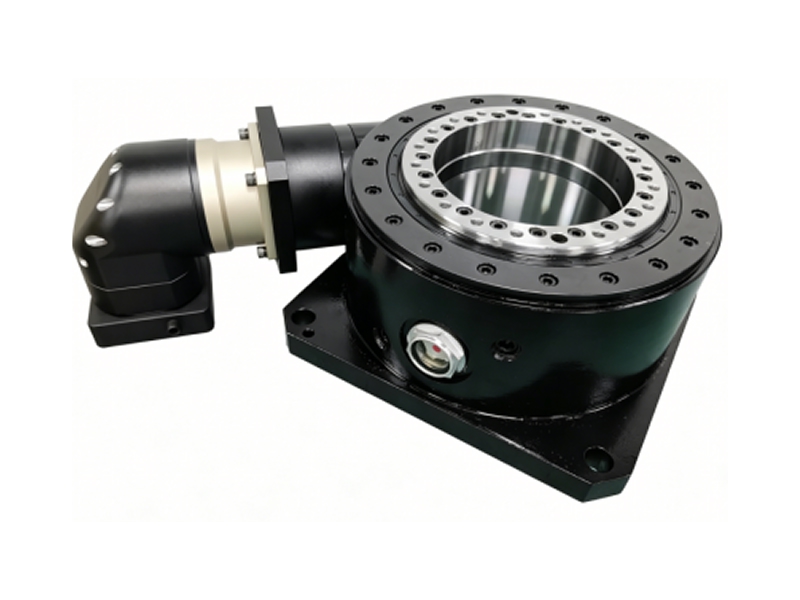

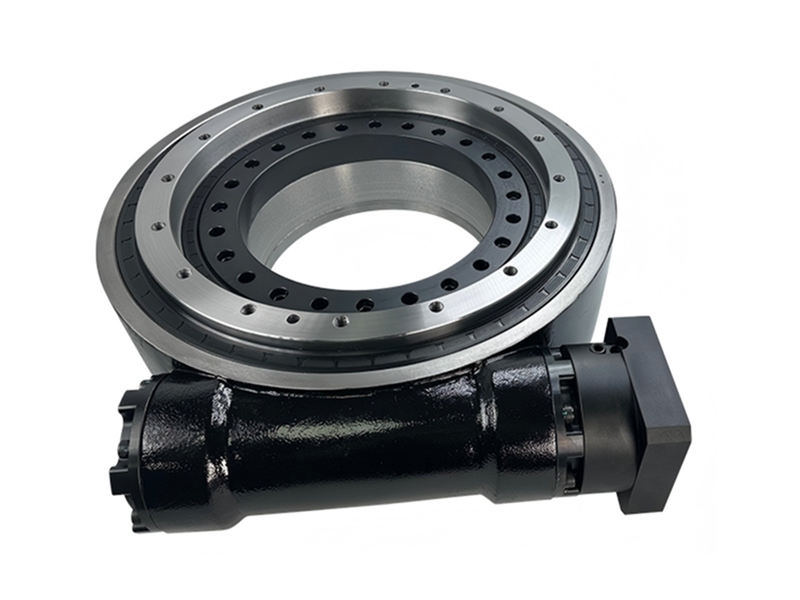

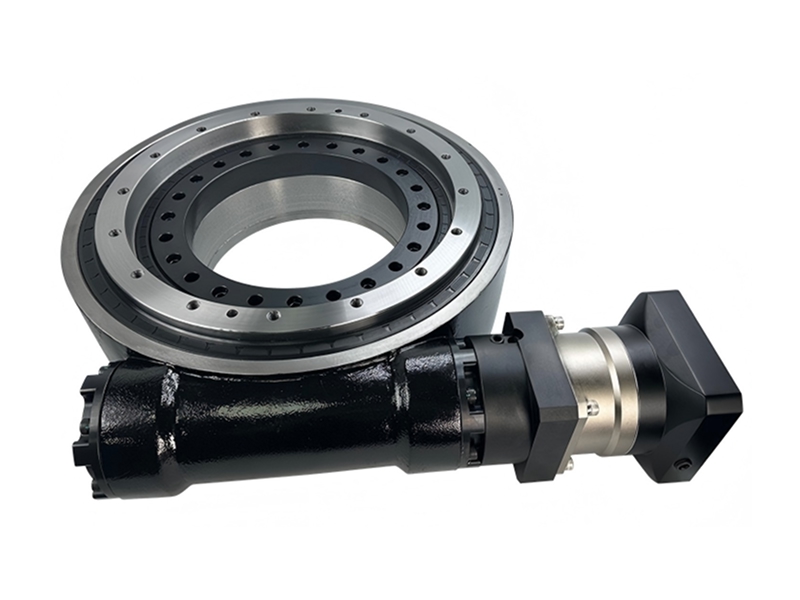

Поворотный стол с сервоприводом (ролико-кулачковый механизм)
Сервоприводный поворотный стол с роликово-кулачковым механизмом – разработка компании LYJW, выполненная в виде компактного приводного модуля. Крутящий момент передается посредством роликов, перемещающихся по профилю кулачка. Такой принцип работы отличается от классической червячной передачи, в которой передача движения сопровождается скольжением контактирующих поверхностей.
В традиционных червячных механизмах при частых пусках, остановках и изменениях направления вращения постепенно увеличивается люфт. Это снижает точность позиционирования и приводит к необходимости более частого обслуживания и регулировки. Предварительно нагруженная роликово-кулачковая передача обеспечивает линейный контакт качения и практически исключает люфт. В сочетании с серводвигателем она позволяет точно позиционировать поворотный стол под заданным углом, длительное время сохранять точность и уменьшать износ рабочих поверхностей. Благодаря этому сокращаются затраты на техническое обслуживание, регулировку и эксплуатацию оборудования.
Доступны модели с различными диаметрами стола и количеством позиций (индексов).
Данный поворотный стол подходит для систем, требующих точного вращательного движения, высокой повторяемости позиционирования и частой смены направления вращения.
- Станки с ЧПУ и обрабатывающие центры
- Прецизионные поворотные оси
- Промышленная робототехника
- Сварочные позиционеры
- Автоматизированные сборочные системы
- Системы позиционирования и индексирования
| Номер модификации | ||||||||
| Расч. нагрузка (кг) | ≤ 80 | ≤ 280 | ≤ 280 | ≤ 500 | ≤ 900 | ≤ 1600 | ≤ 4500 | ≤ 7500 |
| Макс. диаметр планшайбы (мм) | ≤ 500 | ≤ 800 | ≤ 900 | ≤ 1200 | ≤ 1500 | ≤ 2000 | ≤ 2500 | ≤ 3000 |
| Встроен. передаточное число (i) | 1:20 | 1:24 | 1:20 | 1:20 | 1:30 | 1:40 | 1:60 | 1:60 |
| Опрокид. момент (Н·м) | 400 | 585 | 625 | 1028 | 2760 | 3500 | 14000 | 30000 |
| Допуст. входной момент (Н·м) | ≤ 30 | ≤ 70 | ≤ 72 | ≤ 90 | ≤ 480 | ≤ 500 | ≤ 500 | ≤ 500 |
| Ном. выходной момент (Н·м) | ≤ 600 | ≤ 1680 | ≤ 1440 | ≤ 1800 | ≤ 14000 | ≤ 19200 | ≤ 30000 | ≤ 30000 |
| Допуст. момент инерции (Н·м) | 75 | 200 | 220 | 260 | 9800 | 18000 | / | / |
| Совмест. двигатель (кВт) | Серводвигатель 0,75/1 кВт, габ. 80 | Серводвигатель, габ. 80/110/130 | Серводвигатель 0,75/1 кВт, габ. 80 | Серводвигатель, габ. 80 / 130 | Серводвигатель, габ. 110/130/180 | Серводвигатель, габ. 130 / 180 | Серводвигатель, габ. 130 / 180 | Серводвигатель, габ. 180 |
| Тип двигателя | Планетарный редуктор/серводвигатель | |||||||
| Масса (кг) | 16 | 20 | 24 | 45 | 90 | 120 | 200 | 300 |
